不锈钢金属软管概述

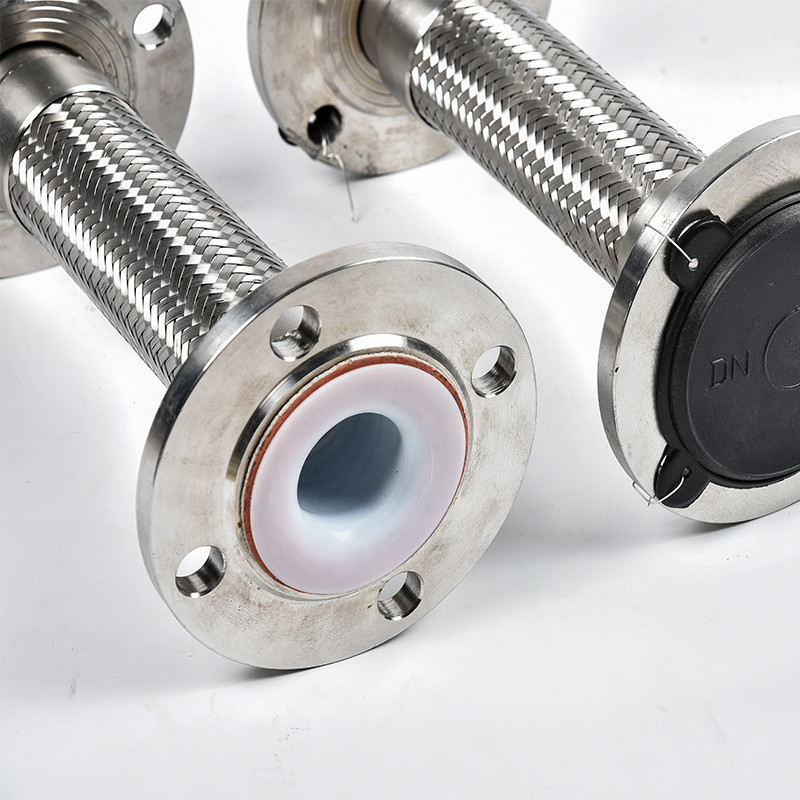

衬四氟金属软管是一种钢聚四氟乙烯类复合金属管道，内层结构为在不锈钢金属波纹管内衬衬0.5-2mm厚的聚四氟乙烯PTFE，外层不锈钢钢丝编织网，衬四氟金属软管耐强酸强碱，其常用来输送腐蚀性的液体如强酸、强碱、弱酸、弱碱、强氧化剂、强还原剂等。衬四氟金属软管能够耐强酸强碱。衬四氟金属软管使用温度：-54℃～+200℃间断使用耐温范围-73℃～+230℃，衬四氟金属软管比外网套编织软管可承受更高的压力，所以衬四氟金属软管更加安全。
产品用途及优势：因为聚四氟乙烯具有很好的耐强酸强碱性，其常用来输送腐蚀性的液体如强酸、强碱、弱酸、弱碱、强氧化剂、强还原剂等；又因为聚四氟乙烯很低的表面活性能和纯净无污染（不释放助剂，对人体无伤害）所以内衬四氟金属软管还常用于适合输送压缩空气、气体、蒸汽、燃料、石油、化工和食品及医药产品，特别适用于注塑机、导热油装置，低温气体充注管线，压缩机排放管线，汽车、制药和食品行业的蒸汽管道。溶剂、颜料和油漆的输送。
Nominal Dia(mm) (in) | Inner Dia (mm) | Outer Dia.(mm) | Min Bend Radius(mm) | Pressure Applicable(MPa) | Weight(kg/m) | ||||
Main Body | Single Braid | Static State | Dynamic State | Single Braid | Double Braid | Main Body | Single Braid | ||
14 1/2" | 14 | 20 | 22 | 65 | 120 | 7.5 | 12.5 | 0.21 | 0.40 |
16 5/8" | 16 | 23 | 25 | 80 | 150 | 6.4 | 10.0 | 0.26 | 0.50 |
20 3/4" | 20 | 28 | 30 | 100 | 180 | 5.0 | 8.0 | 0.35 | 0.60 |
25 1" | 25 | 35 | 37 | 120 | 280 | 4.0 | 7.5 | 0.47 | 0.85 |
32 11/4" | 32 | 43 | 45 | 140 | 340 | 3.5 | 6.4 | 0.51 | 0.96 |
40 11/2" | 40 | 51 | 53 | 180 | 450 | 3.0 | 5.6 | 0.70 | 1.18 |
50 2" | 50 | 62 | 64 | 220 | 550 | 2.5 | 4.0 | 0.85 | 1.75 |
65 21/2" | 65 | 79 | 82 | 280 | 650 | 2.0 | 4.0 | 1.41 | 2.70 |
80 3" | 80 | 97 | 100 | 350 | 800 | 2.0 | 3.2 | 1.62 | 3.12 |
100 4" | 100 | 122 | 125 | 400 | 1000 | 1.6 | 2.5 | 2.00 | 3.70 |
125 5" | 125 | 151 | 155 | 500 | 1200 | 1.5 | 2.5 | 2.80 | 5.0 |
150 6" | 150 | 180 | 184 | 600 | 1500 | 1.5 | 2.5 | 3.80 | 6.6 |
175 7" | 175 | 210 | 215 | 700 | 1750 | 1.2 | 2.0 | 5.80 | 9.7 |
200 8" | 200 | 240 | 245 | 800 | 2000 | 1.2 | 2.0 | 6.70 | 12 |
250 10" | 250 | 298 | 303 | 1000 | 2200 | 1.0 | 1.6 | 10.60 | 18.1 |
300 12" | 300 | 360 | 365 | 1200 | 2500 | 1.0 | 1.6 | 17.10 | 31.4 |
350 14" | 350 | 410 | 415 | 1400 | 3000 | 0.8 | 1.2 | 20.00 | 36.3 |
400 16" | 400 | 460 | 465 | 1600 | 3500 | 0.6 | 1.0 | 22.80 | 41.1 |
450 18" | 450 | 520 | 525 | 1800 | 4000 | ||||
500 20" | 500 | 570 | 575 | 2000 | 4500 | ||||
600 24" | 600 | 670 | 675 | 2400 | 5500 | ||||
