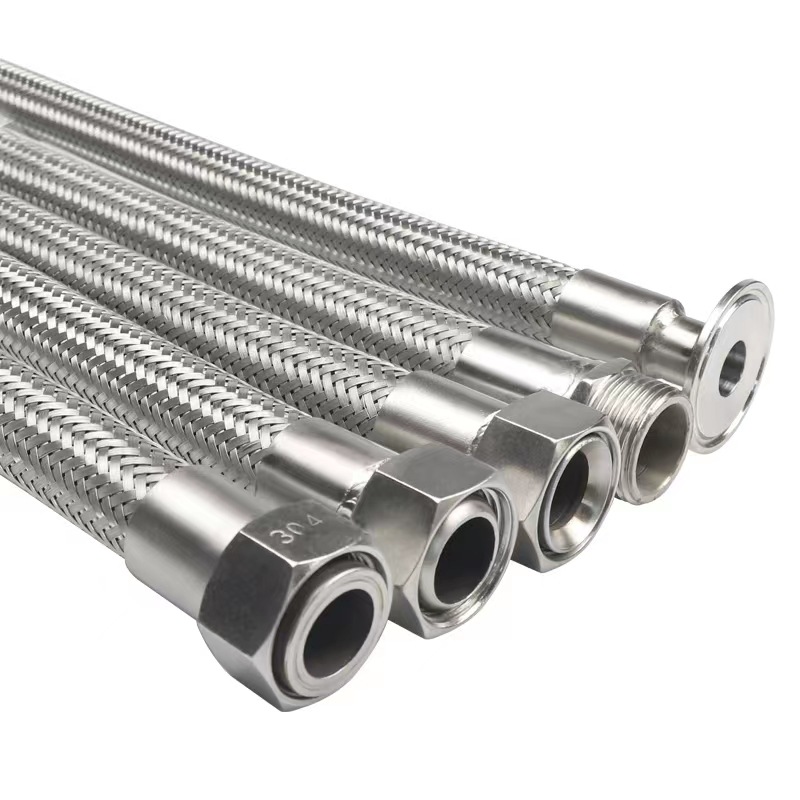

不锈钢金属软管概述
执行标准：GB/T14525-93 通径范围：DN4-800mm 工作压力：PN0.6-32MPa 温度范围：－196℃～600℃ 供货长度：任选
波纹金属管是现代工业管路中一种高品质的柔性连接管。它的内管是螺旋形波纹或环形波纹的薄壁不锈钢波纹管，波纹管的外层网套的由不锈钢丝或不锈钢钢带按一定参数编织而成。软管两端的接头是根据用户管道或设备的接头形式配制的。波纹管轮廓的弹性决定了软管的柔软性和抗疲劳性，易吸收各种运动变形和循环载荷，尤其能够满足系统较大位移的补偿。金属软管广泛用于航空、航天、石油、化工、冶金、电力、水务、机械、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业的管道联接。
技术参数
Nominal Dia(mm) (in) | Inner Dia (mm) | Outer Dia.(mm) | Min Bend Radius(mm) | Pressure Applicable(MPa) | Weight(kg/m) | ||||
Main Body | Single Braid | Static State | Dynamic State | Single Braid | Double Braid | Main Body | Single Braid | ||
14 1/2" | 14 | 20 | 22 | 65 | 120 | 7.5 | 12.5 | 0.21 | 0.40 |
16 5/8" | 16 | 23 | 25 | 80 | 150 | 6.4 | 10.0 | 0.26 | 0.50 |
20 3/4" | 20 | 28 | 30 | 100 | 180 | 5.0 | 8.0 | 0.35 | 0.60 |
25 1" | 25 | 35 | 37 | 120 | 280 | 4.0 | 7.5 | 0.47 | 0.85 |
32 11/4" | 32 | 43 | 45 | 140 | 340 | 3.5 | 6.4 | 0.51 | 0.96 |
40 11/2" | 40 | 51 | 53 | 180 | 450 | 3.0 | 5.6 | 0.70 | 1.18 |
50 2" | 50 | 62 | 64 | 220 | 550 | 2.5 | 4.0 | 0.85 | 1.75 |
65 21/2" | 65 | 79 | 82 | 280 | 650 | 2.0 | 4.0 | 1.41 | 2.70 |
80 3" | 80 | 97 | 100 | 350 | 800 | 2.0 | 3.2 | 1.62 | 3.12 |
100 4" | 100 | 122 | 125 | 400 | 1000 | 1.6 | 2.5 | 2.00 | 3.70 |
125 5" | 125 | 151 | 155 | 500 | 1200 | 1.5 | 2.5 | 2.80 | 5.0 |
150 6" | 150 | 180 | 184 | 600 | 1500 | 1.5 | 2.5 | 3.80 | 6.6 |
175 7" | 175 | 210 | 215 | 700 | 1750 | 1.2 | 2.0 | 5.80 | 9.7 |
200 8" | 200 | 240 | 245 | 800 | 2000 | 1.2 | 2.0 | 6.70 | 12 |
250 10" | 250 | 298 | 303 | 1000 | 2200 | 1.0 | 1.6 | 10.60 | 18.1 |
300 12" | 300 | 360 | 365 | 1200 | 2500 | 1.0 | 1.6 | 17.10 | 31.4 |
350 14" | 350 | 410 | 415 | 1400 | 3000 | 0.8 | 1.2 | 20.00 | 36.3 |
400 16" | 400 | 460 | 465 | 1600 | 3500 | 0.6 | 1.0 | 22.80 | 41.1 |
450 18" | 450 | 520 | 525 | 1800 | 4000 | ||||
500 20" | 500 | 570 | 575 | 2000 | 4500 | ||||
600 24" | 600 | 670 | 675 | 2400 | 5500 | ||||
